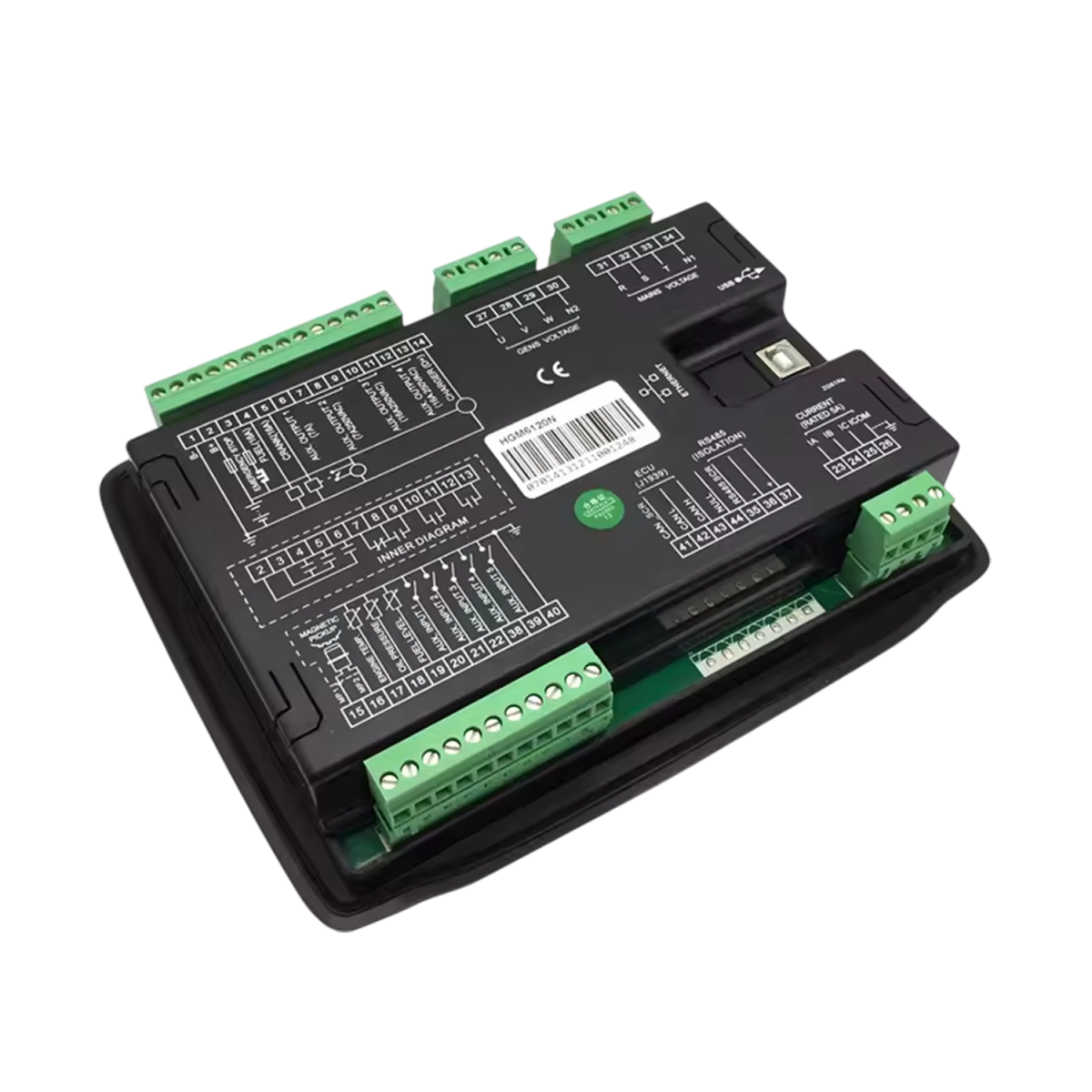

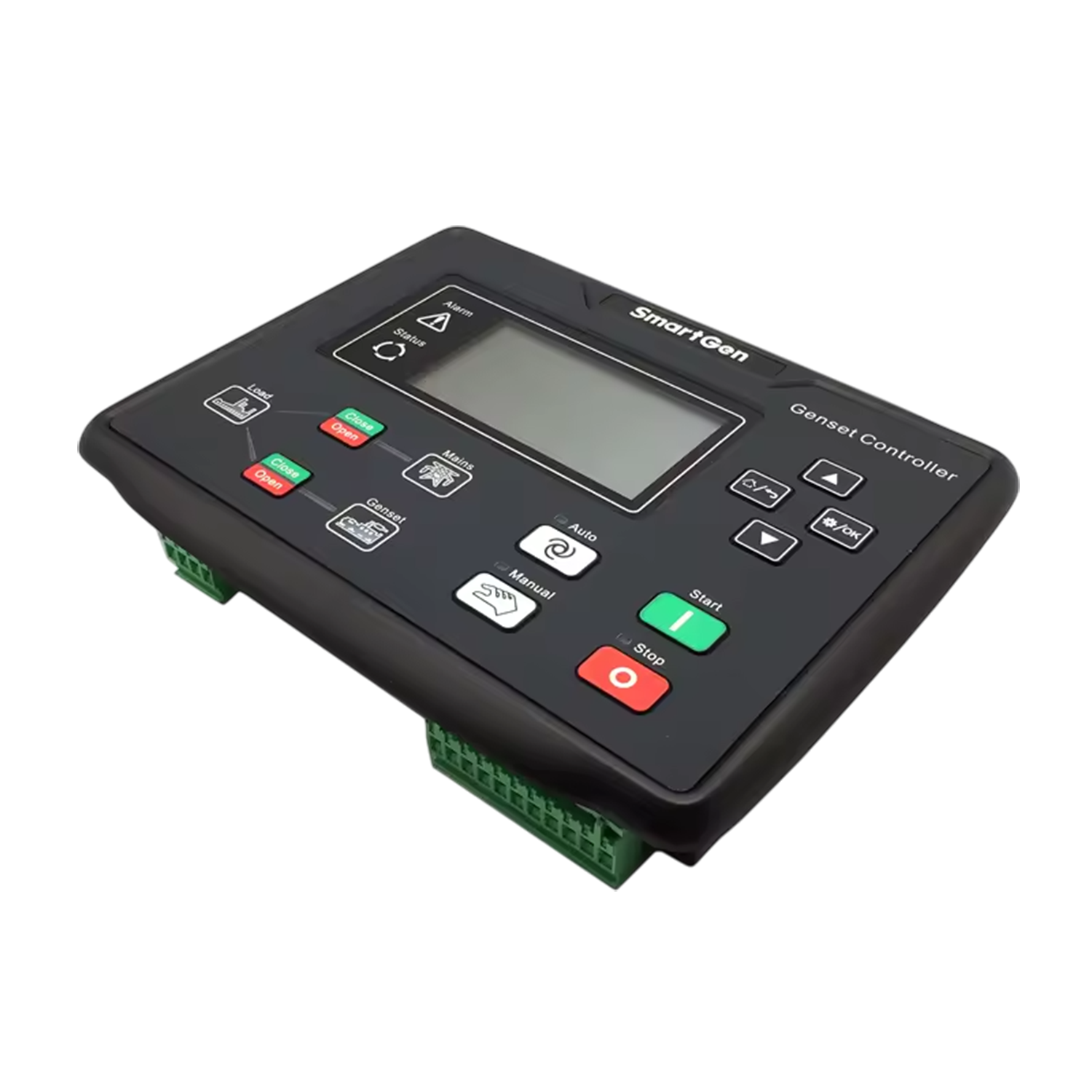

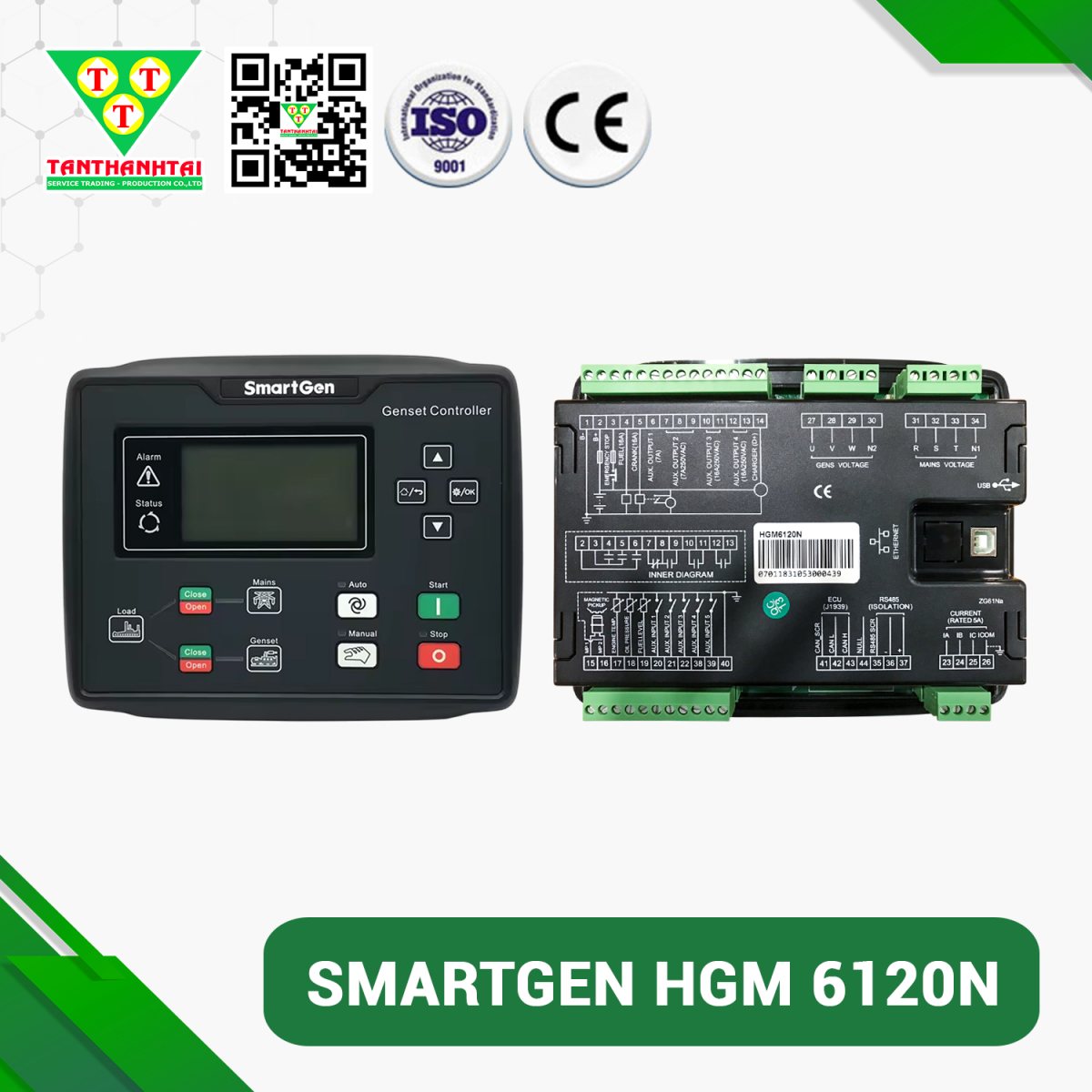

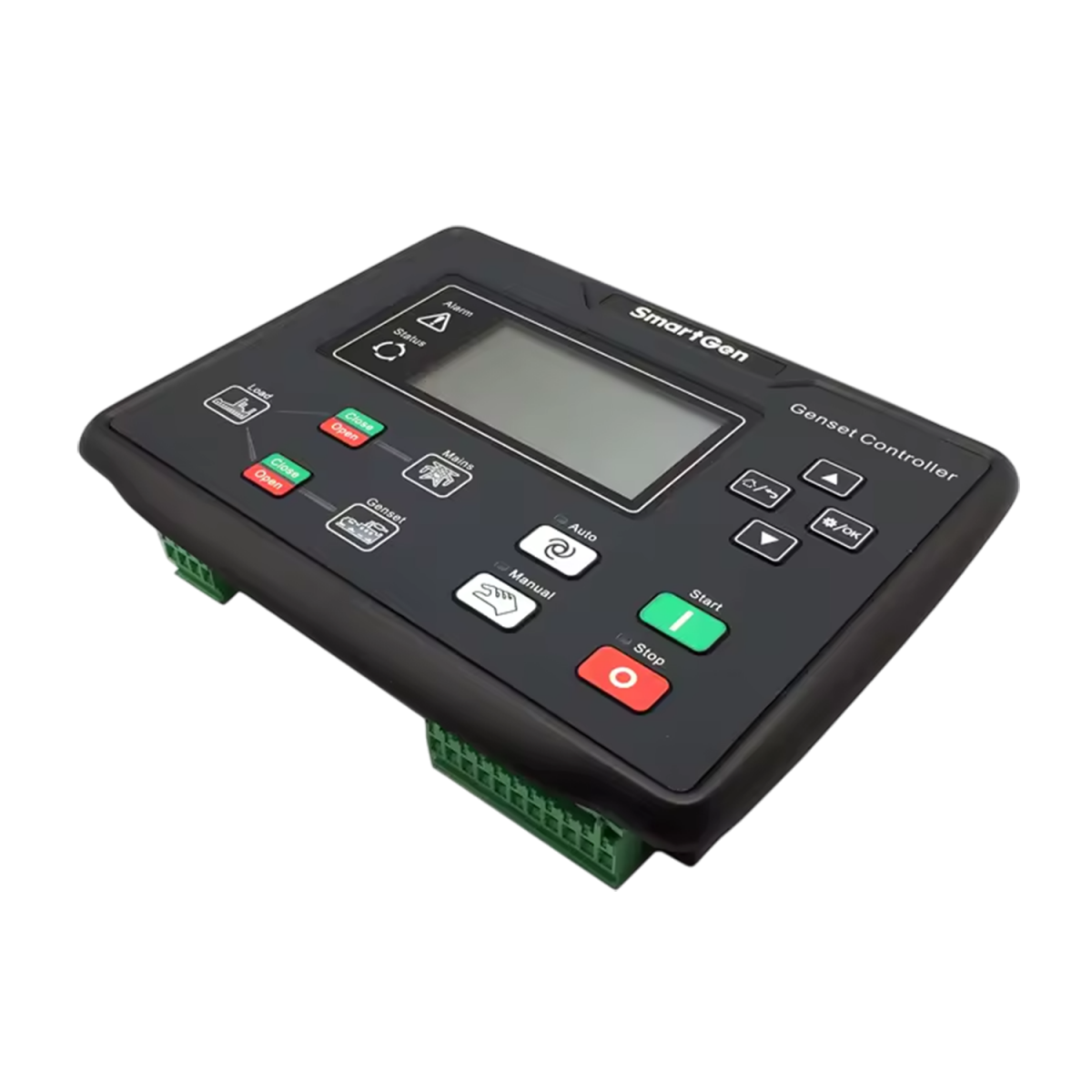

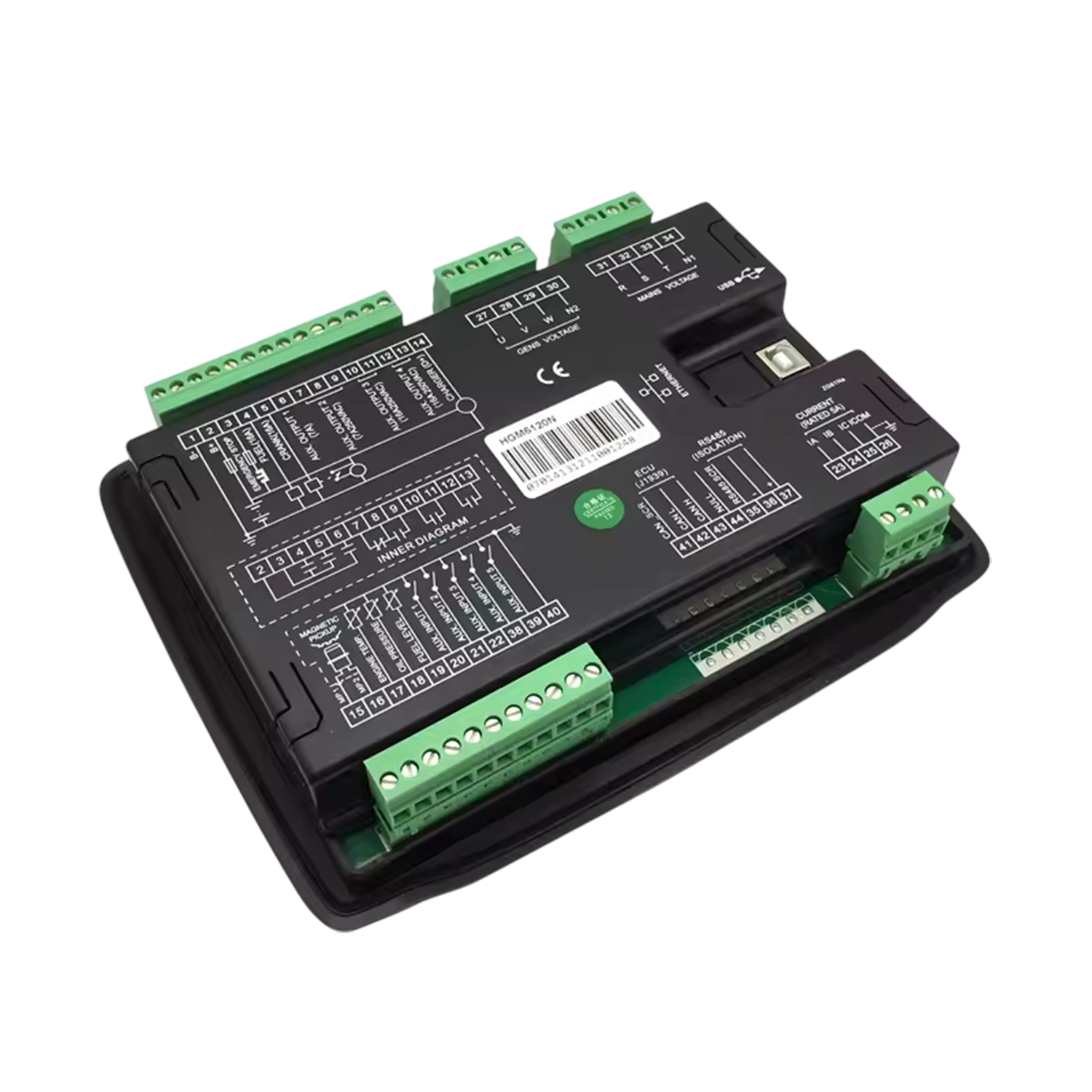

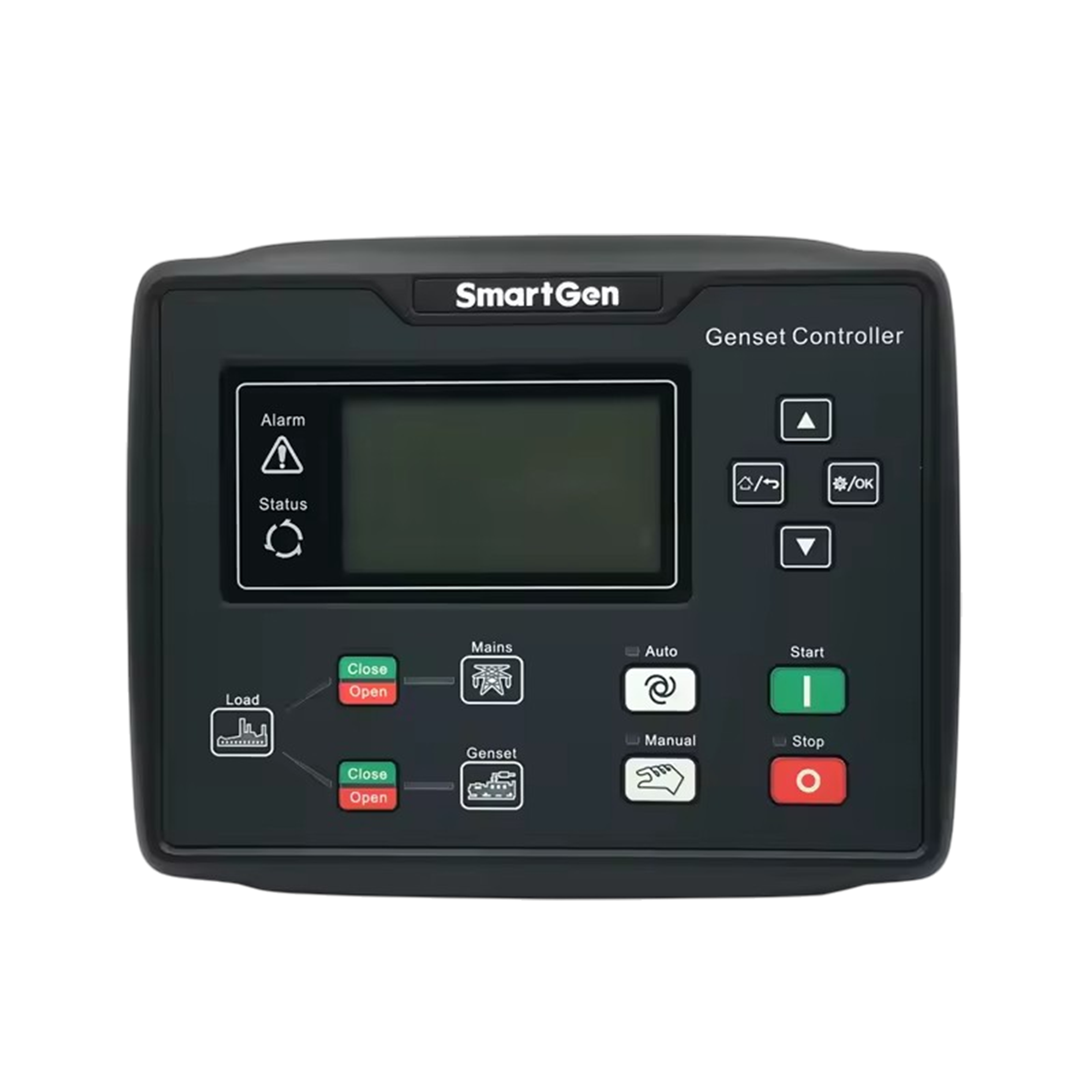

BỘ SMARTGEN 6120N

Bộ điều khiển máy phát điện Smartgen HGM6120N

Bộ điều khiển máy phát điện Smartgen HGM6120Nxuất xứ Trung Quốc, được sử dụng nhiều trong các hệ thống máy phát điện dự phòng vào lưới, thường được dùng trong các tủ điện điều khiển máy phát

1. Tổng quan

SmartGen HGM6120N là bộ điều khiển tự động cho máy phát điện kèm chức năng AMF (Automatic Mains Failure) – tự khởi động máy khi điện lưới mất, chuyển tải sang máy phát và trả tải lại khi lưới phục hồi. Thiết bị dùng màn hình LCD 132×64, có lịch thời gian thực (RTC), nhật ký sự kiện, lịch chạy thử/định kỳ bảo dưỡng, và có cổng USB để cấu hình tham số bằng máy tính hoặc ngay trên mặt trước.

2. Tính năng chính

- Giám sát & chuyển nguồn lưới/máy phát (AMF) với tín hiệu “Close/Open” riêng cho Mains và Genset, phù hợp điều khiển ATS/2 contactor.

- Tự khởi động/dừng theo sự cố lưới, theo lịch, hoặc theo lệnh từ panel; đo và hiển thị điện áp/tần số/dòng/kW.

- Bảo vệ phong phú: quá/thiếu tốc độ, quá/thiếu áp và tần số, quá dòng/quá công suất, áp suất dầu thấp, nhiệt độ nước cao, lỗi nạp, lỗi khởi động/dừng… (chi tiết trong manual).

- Nhật ký sự kiện (Event log) & bảo dưỡng để theo dõi lịch sử và nhắc bảo trì.

3. Thông số kỹ thuật nổi bật

- Nguồn nuôi: DC 8–35 V.

- Màn hình: LCD 132×64.

- Ngõ vào/ra: 5 ngõ vào số; 3 ngõ vào tương tự (ví dụ cảm biến áp suất dầu, nhiệt độ nước, mức nhiên liệu); 6 ngõ ra rơ-le.

- Hệ thống AC: 1P2W / 2P3W / 3P3W / 3P4W; tần số: 50/60 Hz; có hiển thị kW/Amp.

- Giao tiếp cấu hình: USB; RTC & Event log tích hợp.

- Kích thước mặt máy: 209×166×44 mm; khoét panel: 186×141 mm.

- Nhiệt độ làm việc: −25 đến +70 °C.

Lưu ý: HGM6120N không có cổng RS-485 hay CAN mặc định. Nếu cần Modbus/RS-485, chọn bản HGM6120NC; nếu cần CAN/J1939 để đọc ECU động cơ, chọn HGM6120CAN. Bản HGM6120N-4G là biến thể có truyền thông 4G phục vụ giám sát từ xa.

4. Cách hoạt động AMF (mô tả nhanh)

- Mất lưới → HGM6120N tự khởi động máy phát, theo dõi thông số ổn định.

- Đóng nguồn máy phát cho tải (mở lưới, đóng máy).

- Lưới phục hồi → chờ ổn định, chuyển trả tải về lưới (đóng lưới, mở máy), cho máy chạy mát rồi dừng.
(Các thời gian trễ, điều kiện đóng cắt đều cấu hình được từ menu/cổng USB.)

5. Gợi ý lắp đặt & cấu hình an toàn

- Nguồn DC ổn định 8–35 V và nối đất đúng chuẩn cho bộ điều khiển.

- Kết nối đúng loại cảm biến tương tự (áp suất dầu, nhiệt độ nước, mức nhiên liệu) theo hướng dẫn trong manual; đặt ngưỡng cảnh báo/dừng phù hợp động cơ.

- Nếu cần hiển thị dòng/kW, đấu CT phù hợp dải dòng của tủ điện theo sơ đồ trong tài liệu kỹ thuật.

- Thử Manual → Auto với các tình huống: mất lưới, khởi động thất bại, quá tốc, dừng khẩn… để kiểm chứng liên động ATS và logic bảo vệ trước khi đưa vào vận hành chính thức.

6. So sánh nhanh các biến thể liên quan

- HGM6110N: chỉ tự khởi động máy phát (không giám sát điện lưới/không AMF).

- HGM6120N: thêm giám sát điện lưới và điều khiển chuyển nguồn lưới–máy phát (AMF).

- HGM6120NC: như 6120N kèm RS-485/Modbus.

- HGM6120CAN: như 6120N kèm CAN/J1939 để đọc ECU.

- HGM6120N-4G: thêm mô-đun truyền thông 4G cho giám sát/điều khiển từ xa.

7. Ứng dụng điển hình

Tòa nhà, bệnh viện, viễn thông, nhà xưởng – bất kỳ hệ thống nào cần khởi động dự phòng khi mất điện lưới và chuyển nguồn tự động, kèm theo ghi nhật ký và lịch bảo dưỡng để kiểm soát vận hành.
