Model 702-AS là một giải pháp điều khiển khởi động/dừng genset nhỏ gọn, phù hợp cho những hệ thống cần tự động khởi động khi mất lưới, đồng thời có hiển thị trạng thái/giờ vận hành giúp quản lý bảo trì.
- THÔNG TIN CHI TIẾT
Model 702-AS là một module điều khiển khởi động/dừng cho động cơ diesel (genset) thuộc dòng controller nhỏ gọn, có chức năng Auto-Start (tự động khởi động theo tín hiệu) và thường trang bị màn hình hiển thị giờ / trạng thái (LCD nhỏ) cùng hệ LED cảnh báo. So với các module 701/701AS, 702 thường bổ sung giao diện hiển thị trực quan hơn (hourmeter hoặc LCD) và một số cấu hình tín hiệu thuận tiện cho thao tác vận hành và giám sát cơ bản. Module dùng để điều khiển tín hiệu CRANK (khởi động), RUN (cấp nhiên liệu), PRE-HEAT (sưởi nóng) và giám sát các ngõ vào báo lỗi (áp dầu, nhiệt độ, sạc, v.v.).

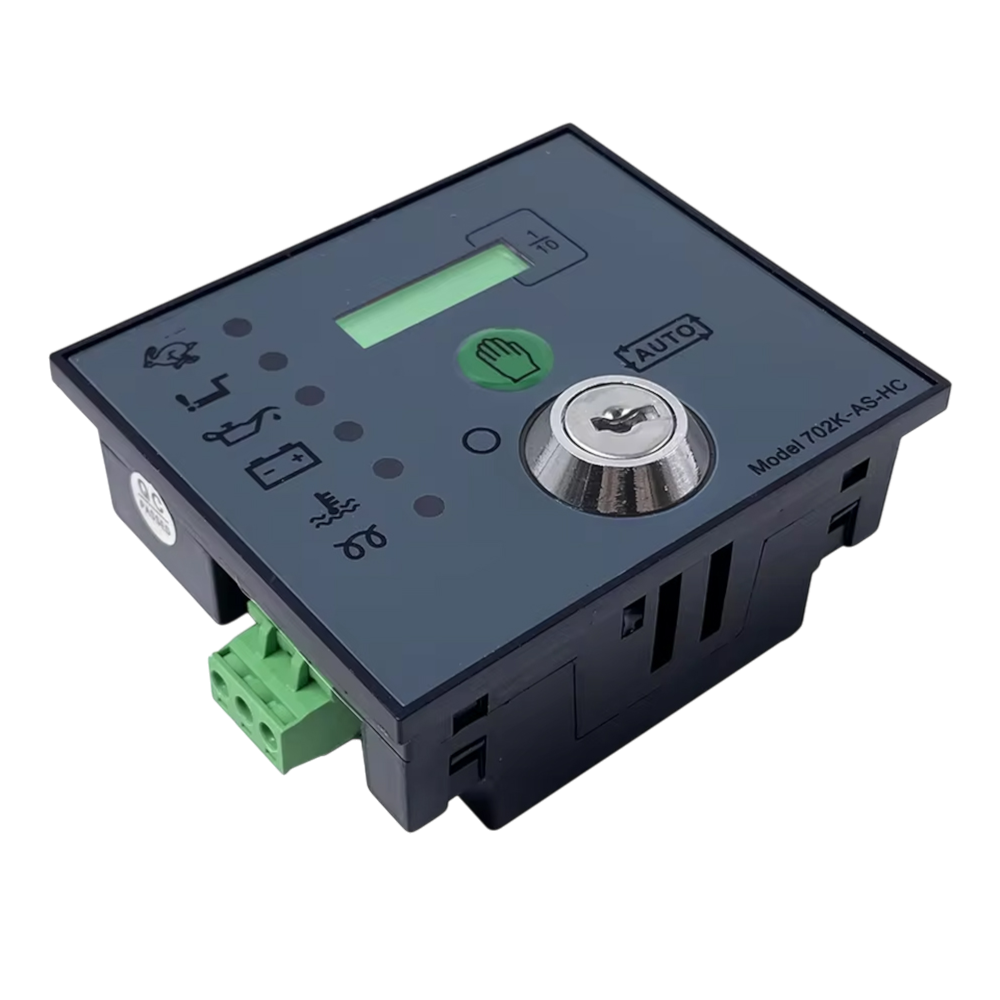

.png)
1. Nguyên lý hoạt động
- Cấp nguồn: Module được cấp nguồn DC từ ắc-qui (mạch BAT+ / BAT−). Khi khóa chìa bật sang ON, module khởi động logic giám sát.
- Pre-heat (nếu có): Nếu động cơ cần sưởi nóng, nhấn/nút pre-heat để kích hoạt khoảng thời gian sưởi trước khi khởi động.
- Khởi động: Khi nhấn nút START (hoặc khi nhận lệnh Auto-Start từ hệ thống bên ngoài), module kích ngõ CRANK để kéo relay khởi động; khi cảm biến báo động cơ đã nổ (voltage sense / tần số), module ngắt CRANK và giữ ngõ RUN để cấp nhiên liệu.
- Giám sát & bảo vệ: Module theo dõi các ngõ cảm biến (áp suất dầu, nhiệt độ nước, tình trạng sạc, overspeed nếu có) — khi phát hiện lỗi bảo vệ, module thực hiện shutdown (ngắt nhiên liệu) và báo LED/LCD lỗi tương ứng.
- Reset & tái khởi động: Sau khi khắc phục nguyên nhân, đưa chìa về OFF (O) rồi ON lại hoặc thực hiện thao tác reset theo hướng dẫn để xóa lỗi.
2. Chức năng chính
- Khởi động / dừng động cơ (Manual & Auto).
- Chức năng Auto-Start: nhận tín hiệu từ ATS / PLC để tự động khởi động khi mất lưới.
- Hiển thị trạng thái và giờ vận hành (hourmeter hoặc LCD nhỏ).
- Pre-heat / glow-plug control cho động cơ diesel có hệ thống sưởi.
- Giám sát lỗi: áp dầu thấp, nhiệt độ làm mát cao, lỗi sạc ắc-qui, v.v.
- Auto shutdown khi phát hiện lỗi nghiêm trọng.
- Ngõ ra dạng solid-state (thường negative switching) để điều khiển relay trung gian.
3. Công dụng (ứng dụng)
- Điều khiển và bảo vệ động cơ máy phát điện cho ứng dụng dân dụng, thương mại và công nghiệp.
- Kết hợp với ATS (Automatic Transfer Switch) để tự động khởi động bộ phát khi mất điện lưới.
- Thích hợp cho các hệ genset nhỏ — nơi cần bộ điều khiển đơn giản, dễ thay thế, có hiển thị trạng thái.

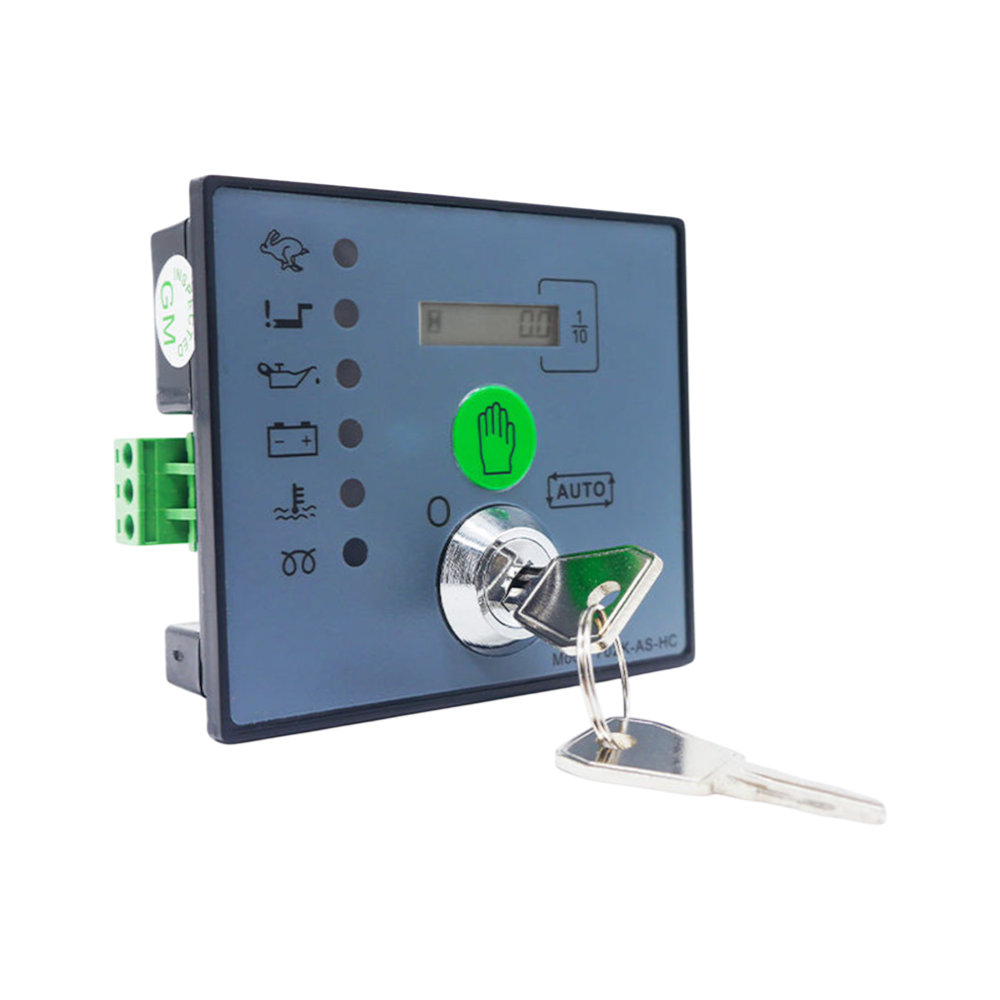

.png)
4. Thông số kỹ thuật (tham khảo chung)
Lưu ý: Thông số thực tế tùy phiên bản, nhà sản xuất có thể có ký hiệu 702, 702K, 702-AS-HC, v.v. Luôn tham khảo datasheet/leaflet chính hãng trước khi lắp.
- Nguồn hoạt động: thường 8 – 35 V DC (chạy được hệ 12V và 24V).
- Loại outputs: solid-state negative switching (khả năng kéo khoảng 1 A; dùng relay trung gian khi cần dòng lớn).
- Kiểm tra tín hiệu sạc: ngõ sense alternator (dây CHG/WL) để phát hiện lỗi sạc.
- Hiển thị: LED báo trạng thái + LCD/Hourmeter (tùy model).
- Kích thước panel: module thuộc loại panel-mount nhỏ (khoét panel ~68×68 mm hoặc tương đương — thay đổi theo model).
- Nhiệt độ làm việc: chiều rộng −20…+70°C (tùy nguồn).
5. Đặc điểm kỹ thuật nổi bật
- Giao diện hiển thị trực quan hơn so với dòng cơ bản (LED + LCD/hourmeter) — thuận tiện cho theo dõi giờ chạy.
- Hỗ trợ Auto-Start, pre-heat và chức năng bảo vệ tự động.
- Thiết kế nhỏ gọn, dễ lắp panel chuẩn, phù hợp cho thay thế nhanh.
- Outputs dạng rắn (ít tiếp điểm cơ nên bền hơn với số lần đóng/ngắt) — nhưng cần relay trung gian cho tải lớn.
6. Hướng dẫn lắp đặt (tóm tắt & an toàn)
Cảnh báo: Ngắt nguồn ắc-qui trước khi đấu dây. Nếu không có kinh nghiệm, hãy để kỹ thuật có chứng chỉ thực hiện.
- Khoét lỗ panel theo kích thước của module (tham khảo kích thước trên datasheet bản cụ thể).
- Đấu dây nguồn BAT+ và BAT− chắc chắn; lắp cầu chì ở đường dương gần cực ắc-qui (giá trị cầu chì tuỳ theo hướng dẫn nhà sản xuất).
- Nối các ngõ: CRANK (đầu ra tín hiệu khởi động), FUEL / RUN (đầu ra giữ máy chạy), PRE-HEAT (nếu có), CHG (alternator sense), OIL PRESS, TEMP, AUX IN (nếu dùng). Đảm bảo mass chung hệ thống.
- Vì outputs thường là negative switching, khi điều khiển solenoid/relay hãy dùng relay trung gian: +BAT → 30 của relay, 87 → solenoid; 86 → +BAT (hoặc theo sơ đồ), 85 → ngõ OUTPUT của module (mass khi kích hoạt).
- Sau đấu nối, bật chìa ON, kiểm tra LED/LCD báo nguồn, kiểm tra tiếp điểm và thử chu trình khởi động ngắn (không giữ starter quá lâu).
- Ghi chú: nếu module hỗ trợ Auto-Start, cấu hình dây ngõ nhận tín hiệu từ ATS hoặc PLC theo sơ đồ của nhà sản xuất.
7. Bảo trì (định kỳ)
- Kiểm tra chặt các đầu coss/terminal, loại bỏ ăn mòn.
- Kiểm tra cầu chì nguồn và dây dẫn.
- Kiểm tra đồng hồ giờ (hourmeter) so với nhật ký bảo dưỡng để thực hiện bảo dưỡng động cơ theo chu kỳ.
- Thử chức năng cảnh báo bằng cách mô phỏng (nếu có điều kiện) theo hướng dẫn nhà sản xuất.
- Lưu ý môi trường: tránh vùng ẩm cao, bụi bẩn nhiều và nhiệt độ cực đoan.
8. Lỗi phổ biến và cách khắc phục
- Module không lên nguồn / không sáng LED/LCD
+ Kiểm tra cầu chì nguồn, nối BAT+/BAT−, đo điện áp ắc-qui.
- Nhấn START nhưng starter không hoạt động
+ Kiểm tra dây CRANK, relay khởi động, ắc-qui yếu, hoặc đầu ra module bị đấu nhầm (nhớ outputs negative switching).
- Module khởi động nhưng tắt ngay sau khi nổ (shutdown)
+ Thông thường do cảm biến áp dầu báo lỗi, cảm biến nhiệt độ hoặc lỗi sạc — kiểm tra mức dầu, dây cảm biến, alternator.
- Module báo lỗi sạc (Charge Fail)
+ Kiểm tra dây sense alternator, belt alternator, đo điện áp sạc khi máy nổ (thông thường ~13.8–14.5V cho hệ 12V).
- LCD hourmeter không tăng / sai giờ
+ Kiểm tra nguồn ổn định; nếu hỏng module hiển thị có thể cần thay module.
- Outputs không kéo được tải lớn
+ Nguyên nhân: outputs rắn dòng nhỏ → giải pháp: dùng relay trung gian để tải lớn (starter solenoid, fuel solenoid).
9. FAQ (các câu hỏi thường gặp)
Q: 702-AS có dùng cho hệ 24V được không?
A: Hầu hết các model 702 hỗ trợ dải ~8–35V DC (tương thích 12V và 24V) — nhưng cần xác nhận trên datasheet của model cụ thể.
Q: Có thể kéo trực tiếp solenoid bằng outputs không?
A: Nếu solenoid có dòng <1A và datasheet module cho phép, có thể; nhưng thông thường nên dùng relay trung gian để an toàn và tăng độ bền.
Q: Làm sao reset lỗi shutdown?
A: Thông thường đưa chìa về OFF (O) để ngắt nguồn module rồi ON lại; sau đó khắc phục nguyên nhân lỗi rồi thử khởi động. Một số model có phím reset hoặc yêu cầu thao tác đặc biệt — tham khảo hướng dẫn chi tiết.
Q: Nếu muốn nối Auto-Start với ATS thì cần chú ý gì?
A: Nối ngõ nhận tín hiệu Auto-Start vào output của ATS/PLC theo sơ đồ, đảm bảo cùng mass; cung cấp tín hiệu đúng điện áp/nhiệm vụ mà module yêu cầu. Luôn tham khảo sơ đồ nhà sản xuất.

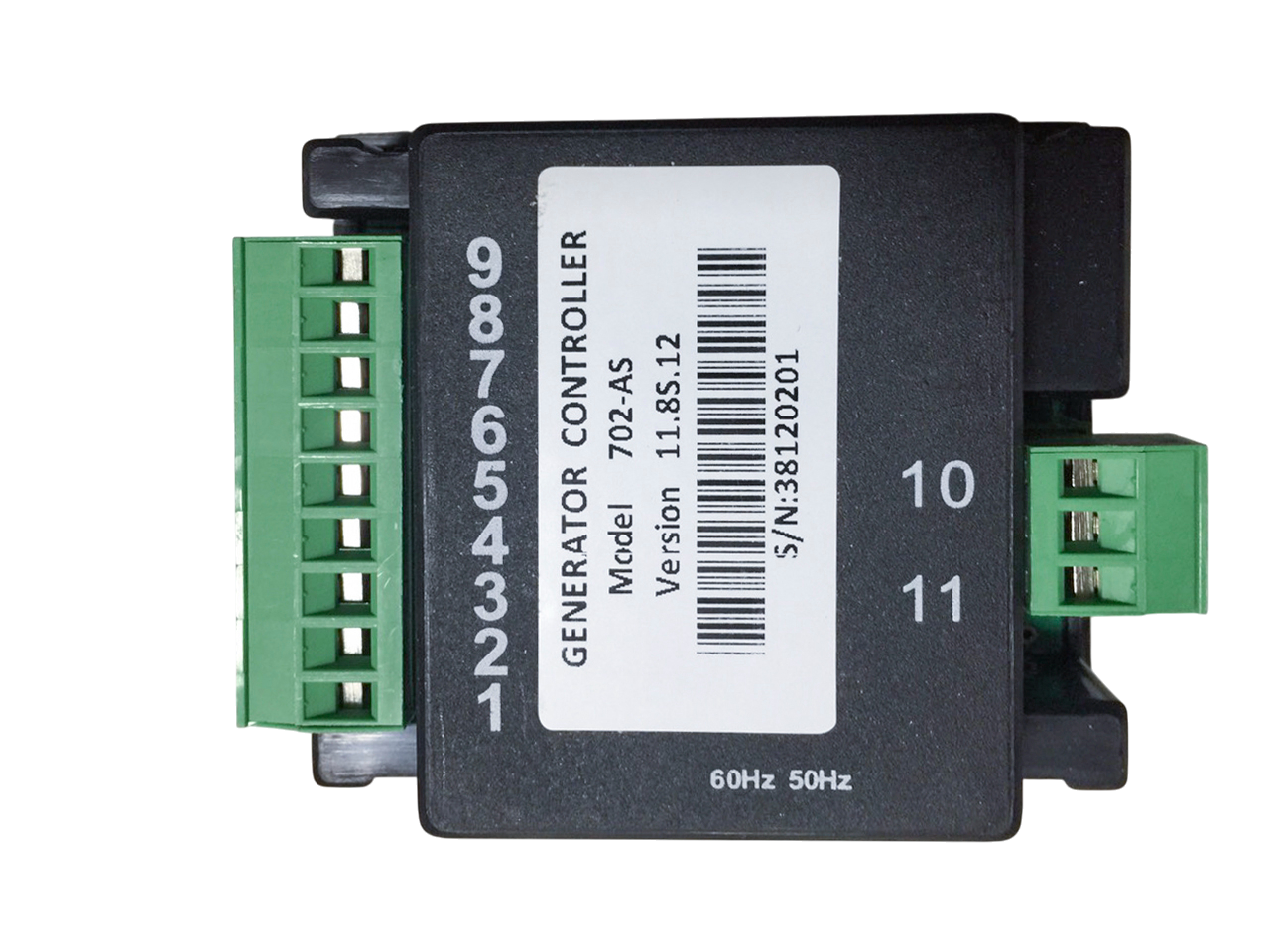

.png)
10. Kết luận
Model 702-AS là một giải pháp điều khiển khởi động/dừng genset nhỏ gọn, phù hợp cho những hệ thống cần tự động khởi động khi mất lưới, đồng thời có hiển thị trạng thái/giờ vận hành giúp quản lý bảo trì. Ưu điểm: dễ lắp, chi phí thấp, có chức năng bảo vệ cơ bản. Hạn chế: không có nhiều tính năng giám sát nâng cao (logging, giao tiếp mạng) như các bộ controller thế hệ mới. Nếu hệ thống của bạn cần giám sát từ xa, phân tích dữ liệu hoặc nhiều tính năng bảo vệ nâng cao, nên cân nhắc controller cao cấp hơn hoặc tích hợp module điều khiển 702-AS vào hệ giám sát lớn hơn.
