Bộ điều khiển tốc độ ESD5500E – Giải pháp ổn định tốc độ hoàn hảo cho máy phát điện diesel
Giới thiệu chung
Trong hệ thống máy phát điện diesel, việc duy trì tốc độ động cơ ổn định đóng vai trò cực kỳ quan trọng. Tốc độ không chỉ ảnh hưởng trực tiếp đến tần số dòng điện đầu ra mà còn quyết định đến độ ổn định điện áp, hiệu suất nhiên liệu và tuổi thọ máy phát.
Để giải quyết vấn đề này, bộ điều khiển tốc độ điện tử – hay còn gọi là Electronic Speed Controller (ESC) – đã ra đời. Trong số đó, bộ điều khiển tốc độ ESD5500E là một trong những dòng sản phẩm phổ biến và được đánh giá cao nhất.
Với khả năng phản ứng nhanh, thiết kế bền bỉ, dễ lắp đặt và tinh chỉnh, ESD5500E speed controller đã trở thành lựa chọn hàng đầu cho các hệ thống máy phát điện công nghiệp, dân dụng và hàng hải.
.png)
1. Bộ điều khiển tốc độ ESD5500E là gì?
Bộ điều khiển tốc độ ESD5500E thuộc nhóm bộ điều tốc điện tử (Electronic Speed Governor). Nó nhận tín hiệu từ cảm biến tốc độ từ (magnetic pickup) gắn trên bánh đà động cơ. Sau khi xử lý tín hiệu, bộ điều khiển điều chỉnh dòng điện cấp cho bộ chấp hành (actuator) để kiểm soát lượng nhiên liệu đưa vào buồng đốt.
Nhờ đó, tốc độ động cơ được giữ ổn định trong phạm vi hẹp, ngay cả khi tải thay đổi đột ngột. Điều này giúp hệ thống máy phát điện diesel vận hành trơn tru, hạn chế sụt áp và dao động tần số.
2. Tại sao nên chọn bộ điều tốc ESD5500E cho máy phát điện diesel?
- Ổn định tốc độ động cơ – duy trì tần số điện ở mức 50Hz hoặc 60Hz theo tiêu chuẩn.
- Tối ưu hiệu suất nhiên liệu – giảm tiêu hao nhờ kiểm soát chính xác lượng phun.
- Giảm hiện tượng khói đen khi khởi động nhờ tính năng Starting Fuel.
- Hỗ trợ chạy song song nhiều máy phát với chức năng Droop.
- Tăng tuổi thọ thiết bị – động cơ hoạt động êm, giảm dao động cơ học.
- Tương thích rộng rãi – phù hợp với nhiều loại động cơ diesel khác nhau.
3. Tính năng và thông số kỹ thuật của ESD5500E Speed Controller
Tính năng chính của bộ điều khiển tốc độ ESD5500E
- Điều chỉnh linh hoạt: Có nhiều núm chỉnh (Gain, Stability, Speed Ramping, Idle, Droop) giúp tinh chỉnh theo nhu cầu thực tế.
- Chế độ mềm dẻo: Công tắc Lead Circuit và Soft Coupling cho phép lựa chọn chế độ khởi động và đáp ứng tải.
- Khởi động mượt mà: Giảm rung giật và khói đen khi nổ máy.
- Độ bền cao: Hoạt động ổn định trong môi trường khắc nghiệt, chịu được rung động và nhiệt độ cao.
- Dễ lắp đặt: Thiết kế nhỏ gọn, sơ đồ đấu nối rõ ràng.
- Hiệu suất cao: Giữ tốc độ động cơ ổn định với sai số rất thấp.
Thông số kỹ thuật chi tiết
- Điện áp hoạt động: 12 – 32 VDC
- Dòng tiêu thụ: 50 – 160 mA
- Ngõ vào cảm biến: Magnetic Pickup, 0.5 – 120 VAC RMS
- Ngõ ra Actuator: 15A tối đa, 40VDC
- Tần số hoạt động: 1 – 7 kHz
- Nhiệt độ môi trường: -40°C đến +85°C
- Trọng lượng: ~0.6 kg
- Kích thước nhỏ gọn, dễ dàng lắp trong tủ điện hoặc gần động cơ.
.png)
4. Cách hoạt động của ESD5500E
- Cảm biến tốc độ tạo ra tín hiệu xung điện áp theo vòng quay bánh đà.
- Mạch điều khiển trong ESD5500E xử lý và so sánh tín hiệu với tốc độ đặt trước.
- Bộ chấp hành (Actuator) nhận dòng điều khiển để tăng hoặc giảm nhiên liệu phun.
- Quá trình điều chỉnh diễn ra liên tục theo cơ chế phản hồi kín (closed-loop control), giúp tốc độ luôn giữ ổn định.
5. Hướng dẫn lắp đặt và đấu nối
- Chọn vị trí lắp: Nơi khô ráo, thoáng mát, tránh gần nguồn nhiệt và rung động mạnh.

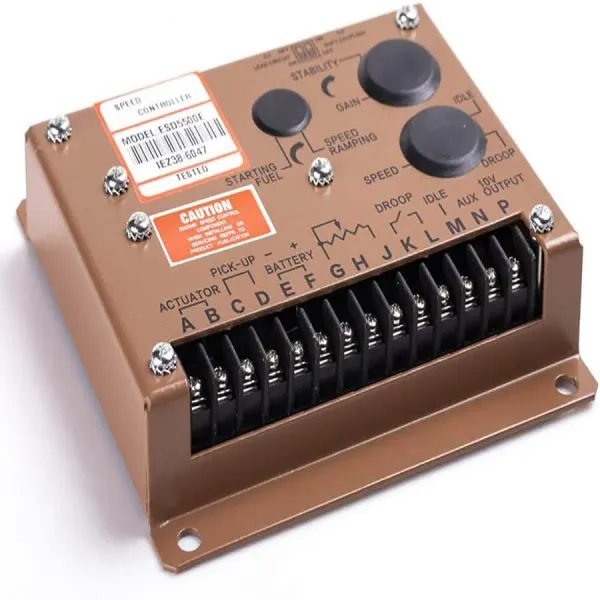

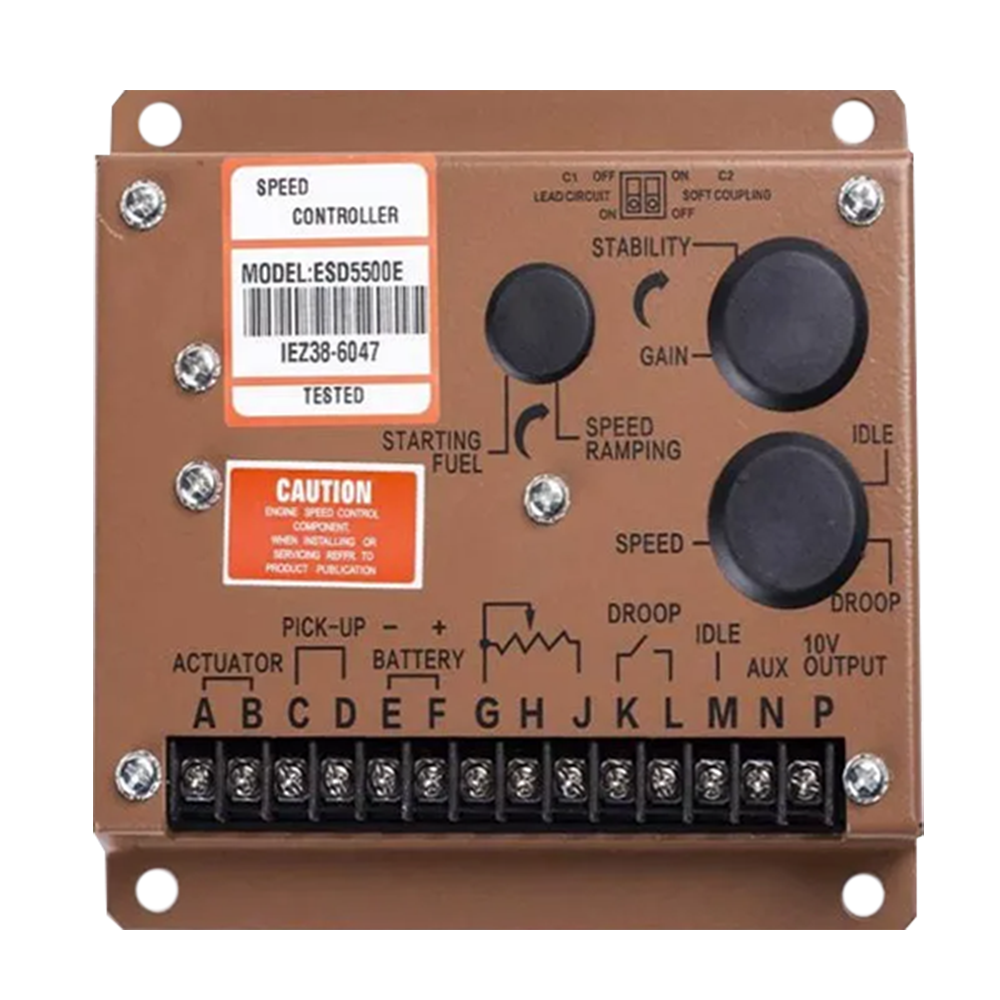

- Đấu nối đúng sơ đồ:
+ A – B – C: Actuator
+ D – E – F: Cảm biến Pick-up
+ G – H: Nguồn pin DC (+/-)
+ J – K – L – M – N – P: Các cổng Droop, Idle, Aux, 10V Output
- Kiểm tra chống nhiễu: Dây tín hiệu pick-up nên tách biệt với dây nguồn AC.
- Cài đặt ban đầu: Tinh chỉnh các núm Gain, Stability, Droop theo hướng dẫn.
6. So sánh nhanh với các biến thể
- ESD5500E: Chuẩn phổ thông, ổn định, dễ sử dụng, giá hợp lý.
- ESD5520E: Nâng cấp thêm tính năng bảo vệ, hỗ trợ điều khiển phức tạp.
- ESD5570E: Phản hồi siêu nhanh, thích hợp cho tải biến động mạnh.
7. Ứng dụng điển hình của ESD5500E trong máy phát điện công nghiệp
- Máy phát điện công nghiệp công suất lớn.
- Máy phát điện dự phòng cho bệnh viện, tòa nhà, trung tâm dữ liệu.
- Trạm phát điện trong ngành hàng hải, dầu khí, khai thác mỏ.
- Các hệ thống yêu cầu song song nhiều máy phát để chia tải.
8. Lợi ích khi sử dụng bộ điều khiển tốc độ ESD5500E
- Đảm bảo nguồn điện ổn định, chất lượng cao.
- Tiết kiệm nhiên liệu, giảm chi phí vận hành dài hạn.
- Giúp máy phát điện khởi động dễ dàng hơn, giảm khói đen và tiếng ồn.
- Tăng tuổi thọ động cơ và giảm chi phí bảo trì.
- Dễ dàng thay thế và tương thích với nhiều hệ thống có sẵn.
9. FAQ – Câu hỏi thường gặp về bộ điều khiển tốc độ ESD5500E
1. Bộ điều khiển tốc độ ESD5500E dùng để làm gì?
ESD5500E được dùng để ổn định tốc độ động cơ diesel trong máy phát điện, giúp duy trì tần số điện chuẩn, giảm dao động và tiết kiệm nhiên liệu.
2. Bộ điều khiển tốc độ ESD5500E hoạt động như thế nào?
Nó nhận tín hiệu từ cảm biến tốc độ (magnetic pickup), xử lý qua mạch điện tử và điều chỉnh actuator để kiểm soát nhiên liệu động cơ.
3. ESD5500E có thể dùng cho tất cả các loại máy phát điện diesel không?
ESD5500E tương thích với hầu hết các động cơ diesel có hỗ trợ actuator và cảm biến tốc độ từ, rất linh hoạt trong ứng dụng.
4. Khi lắp đặt ESD5500E cần lưu ý gì?
Cần lắp tại nơi khô ráo, tránh rung lắc, đấu nối dây đúng sơ đồ, tách dây tín hiệu khỏi dây nguồn AC để tránh nhiễu.
5. ESD5500E khác gì so với ESD5520E và ESD5570E?
ESD5500E là bản phổ thông, ổn định và dễ dùng; ESD5520E có thêm tính năng bảo vệ; ESD5570E phản hồi siêu nhanh, phù hợp tải biến động mạnh.
.png)
10. Kết luận
Bộ điều khiển tốc độ ESD5500E là lựa chọn hoàn hảo cho các hệ thống máy phát điện diesel cần sự ổn định, tin cậy và hiệu quả. Với khả năng điều chỉnh chính xác, tính năng đa dạng, độ bền cao và dễ lắp đặt, ESD5500E đã chứng minh giá trị của mình trong nhiều ứng dụng công nghiệp và dân dụng.
Nếu bạn đang tìm kiếm một bộ điều tốc máy phát điện chất lượng cao, dễ sử dụng và hiệu quả lâu dài, thì ESD5500E Speed Controller chính là giải pháp mà bạn không nên bỏ qua.
