THÔNG TIN SẢN PHẨM

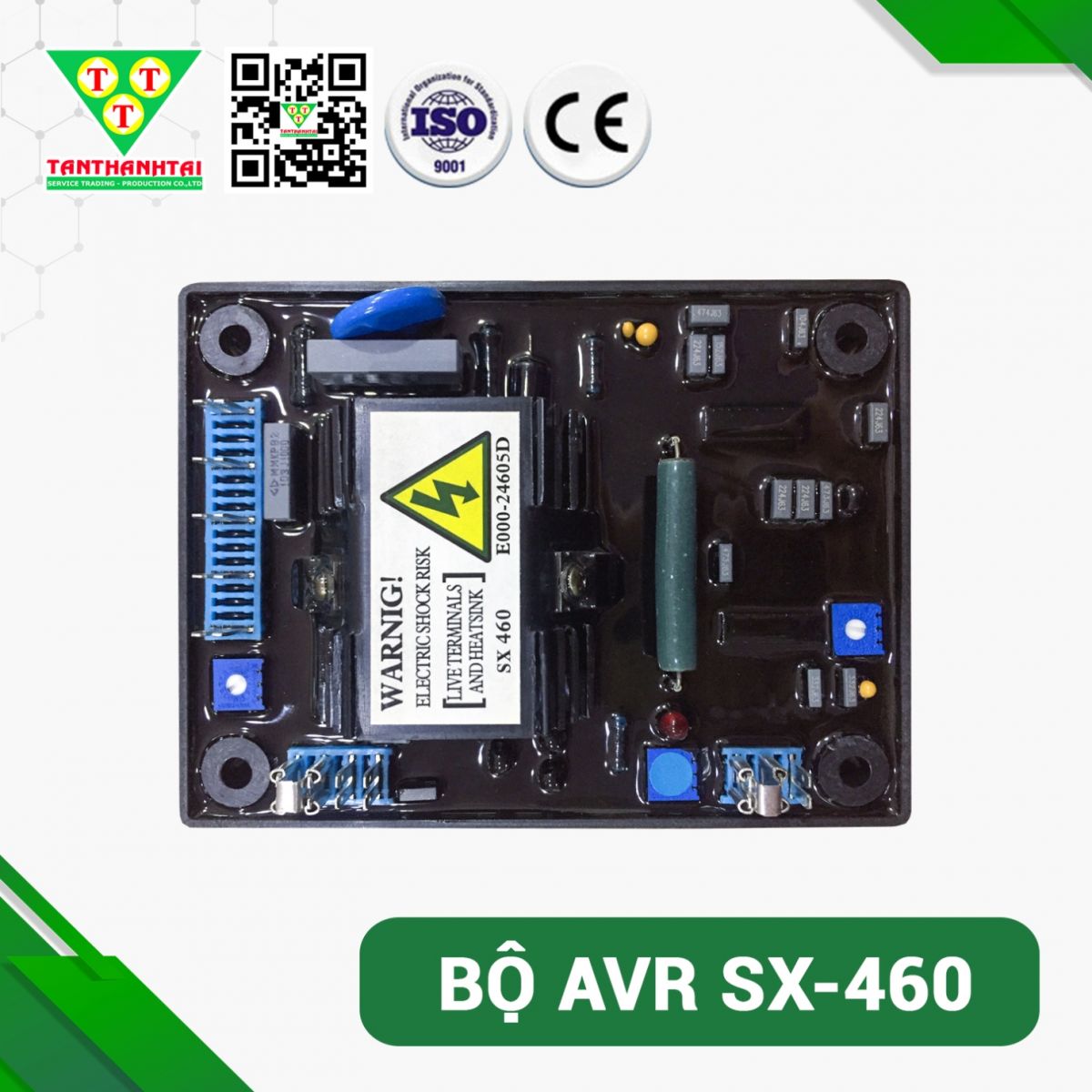

BỘ AVR SX 460

Giá: Liên hệ

ĐẶT HÀNG

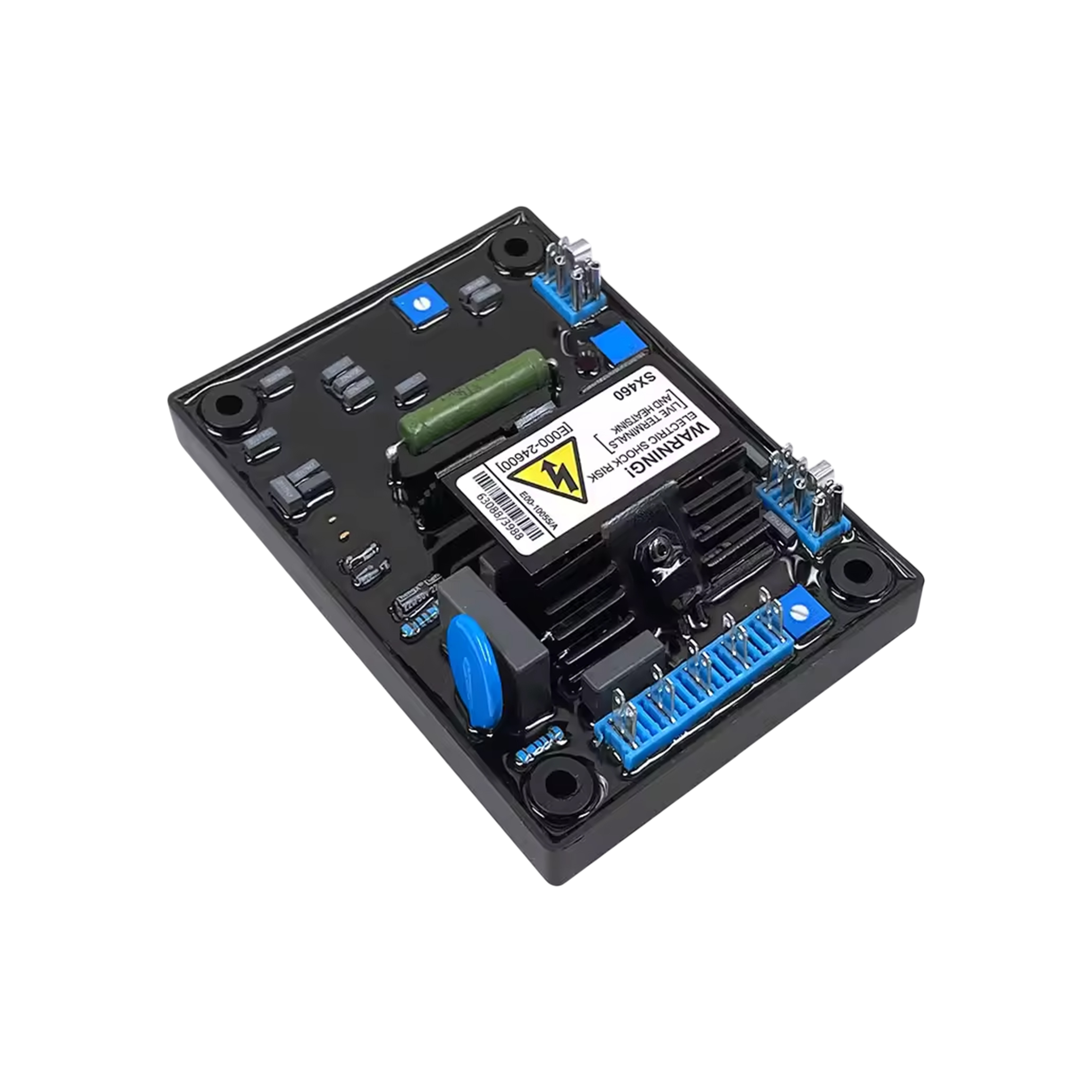

SX460 là một Automatic Voltage Regulator (AVR) dùng cho máy phát (brushless alternator) — nhiệm vụ chính là kiểm soát dòng kích (field excitation) để giữ điện áp đầu ra ổn định dưới mọi điều kiện tải. SX460 là một trong các module AVR dạng “board” đã được phủ lớp keo bảo vệ (potting) để chịu môi trường rung/ẩm trong ứng dụng công nghiệp. Mã SX460 thường thấy trên các bộ thay thế cho các máy phát thương mại.

THÔNG TIN CHI TIẾT

1. Nguyên lý hoạt động

- SX460 đo điện áp stator (tín hiệu cảm nhận) và so sánh với điện áp danh định (setpoint).

- Khi điện áp đầu ra thấp, AVR cho phép cung cấp nhiều điện áp/dòng hơn cho cuộn kích (field) bằng cách điều chỉnh góc dẫn của phần tử chỉnh (ví dụ thyristor hoặc transistor trên board). Ngược lại khi điện áp cao, AVR giảm dòng kích.

- Một số chức năng an toàn/điều khiển động học (ví dụ under-frequency roll-off, sensing loss protection, over-excitation limit) giúp bảo vệ máy phát và ngắn mạch hệ thống.

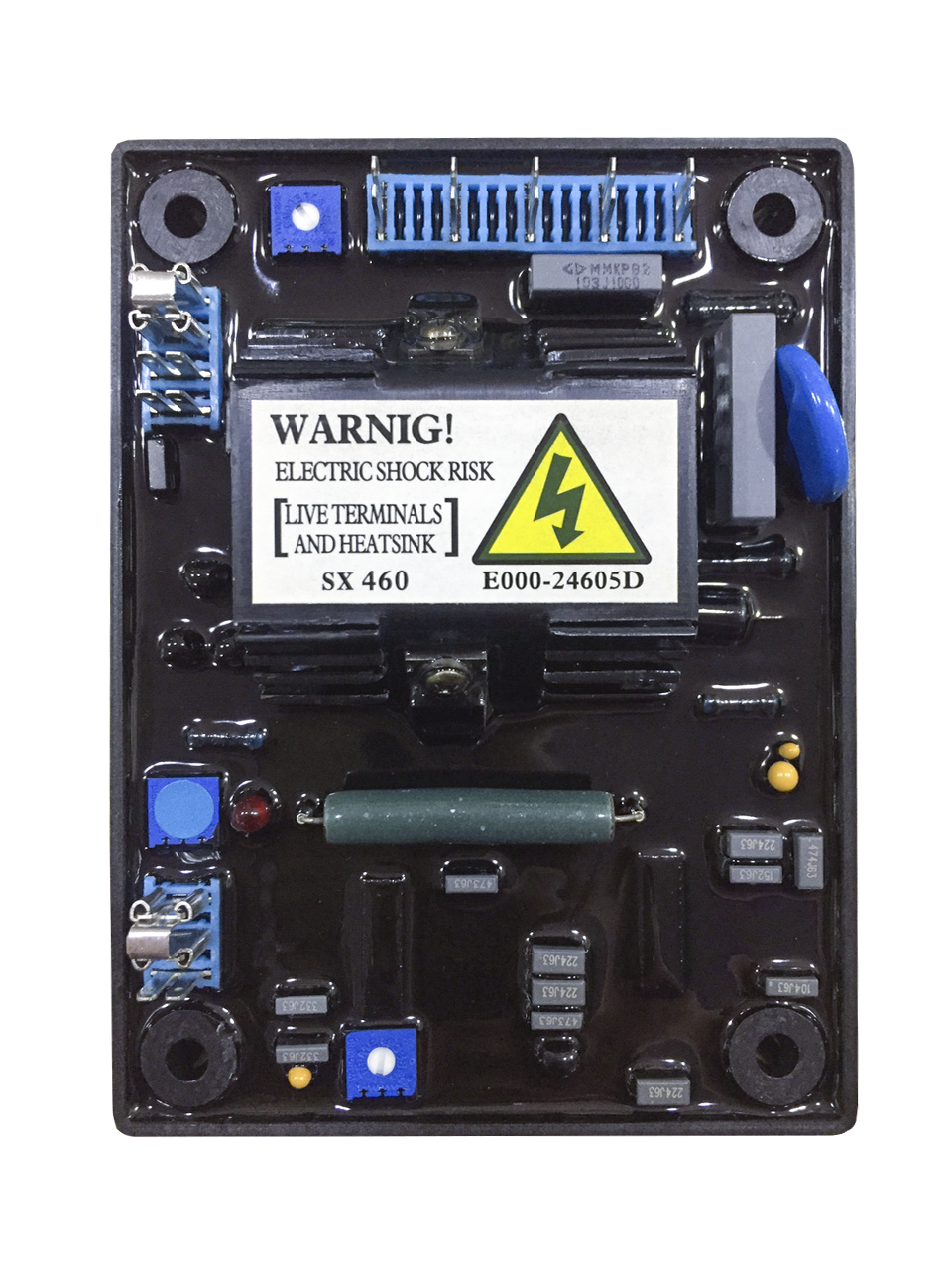

- Trên board thường có các trimmer (potentiometer) để điều chỉnh điện áp (Volt), độ ổn định (Stability), droop (nếu hỗ trợ), và đôi khi có trim cho droop hoặc cảm biến dòng.

2. Chức năng & công dụng

- Máy phát điện công nghiệp: Với công suất lớn, bộ AVR này giúp ổn định điện áp, từ đó đảm bảo nguồn điện cho các hệ thống máy móc.

- Dự phòng điện cho công trình xây dựng: Trên các công trường xây dựng, nơi cần nguồn điện liên tục, bộ AVR SX460 giúp máy phát điện hoạt động ổn định, bảo vệ các thiết bị điện không bị hỏng do điện áp không ổn định.

- Sử dụng trong các khu vực không có điện lưới: Các khu vực hẻo lánh không có kết nối với mạng điện quốc gia có thể sử dụng máy phát điện với bộ AVR Stamford SX460 để cung cấp nguồn điện ổn định .

3. Thông số kỹ thuật (tham khảo)

- Kiểu: AVR cho máy phát không chổi than (brushless alternator), module potting.

- Điện áp cảm nhận (sensing): 1pha ~ 110–300 VAC (phụ thuộc phiên bản).

- Điện áp kích (output to field): DC, thường lên đến vài chục đến ~100 V DC tùy thông số và tải.

- Dòng kích tối đa: vài A (thường phù hợp cho cuộn kích các máy phát tầm nhỏ–vừa).

- Chức năng: Volt adjust, Stability, Droop (tuỳ bản), Under-frequency roll-off, Loss of sensing protection.

- Môi trường hoạt động: khoảng nhiệt độ công nghiệp, chống rung; board thường được phủ epoxy (potting).

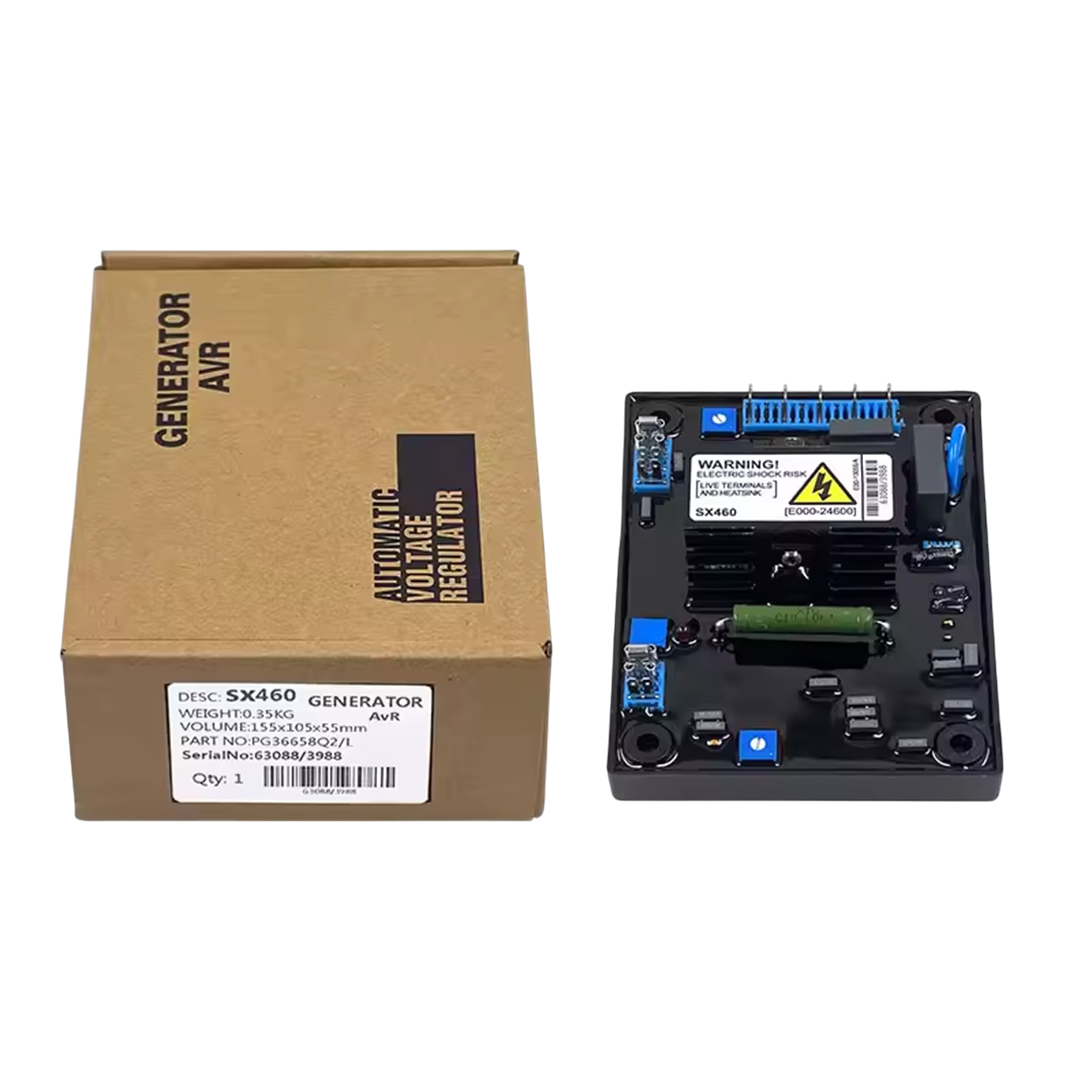

- Kích thước/khối lượng: module nhỏ gọn, khối lượng vài trăm gram (trong ảnh hộp có ghi ~0.35 kg).

4. Tính Năng Nổi Bật của Bộ AVR SX460

- Điều chỉnh điện áp tự động: Bộ AVR SX460 giúp duy trì điện áp ổn định, từ đó đảm bảo máy phát điện hoạt động hiệu quả và không gây hại cho các thiết bị điện kết nối. Điều này giúp nâng cao tuổi thọ của máy phát và giảm thiểu sự cố hỏng hóc.

- Khả năng chịu tải lớn: Bộ AVR SX460 có khả năng chịu tải lớn, có thể sử dụng cho các máy phát điện công suất cao, từ vài kVA đến hàng trăm kVA. Điều này khiến bộ AVR này trở thành lựa chọn lý tưởng cho các nhà máy, công trường xây dựng và các khu vực yêu cầu nguồn điện ổn định.

- Bảo vệ quá tải và ngắn mạch: Bộ AVR SX460 tích hợp các tính năng bảo vệ, giúp máy phát điện tránh được tình trạng quá tải và ngắn mạch. Nếu điện áp vượt quá mức an toàn, hệ thống sẽ tự động ngừng hoạt động để bảo vệ các linh kiện bên trong.

- Dễ dàng lắp đặt và bảo trì: Với thiết kế đơn giản và dễ dàng lắp đặt, bộ AVR SX460 không yêu cầu kỹ thuật viên chuyên nghiệp để cài đặt. Bên cạnh đó, việc bảo trì và kiểm tra bộ AVR cũng rất thuận tiện, giúp giảm chi phí vận hành máy phát điện.

5. Hướng dẫn lắp đặt (cơ bản & an toàn)

- Chuẩn bị: ngắt nguồn hoàn toàn, đảm bảo nối đất an toàn, dùng đồng hồ vạn năng kiểm tra, có manual nếu có.

- Kiểm tra tương thích: xác định model máy phát và yêu cầu sensing/field. Đảm bảo SX460 phù hợp về điện áp cảm nhận và dòng kích.

- Gắn cơ khí: bắt ốc vào vị trí cố định trên vỏ/terminal box; tránh đặt trực tiếp lên chỗ nóng (vị trí gần cổ góp/ống xả).

- Đấu dây cơ bản:

+ Sense (S/L): đấu dây cảm nhận từ stator theo sơ đồ (thường ký hiệu S, L, V).

+ Field + / -: đấu tới cuộn kích (field).

+ Nối đất: bắt mass/earth cho vỏ/board.

+ Cầu chì/điốt: kiểm tra cầu chì trên board (nếu có) và chân cắm.

+ Cài đặt trimmer ban đầu: vặn Volt trimmer về vị trí tối thiểu (anticlockwise), Stability ở giữa. (Đây là giá trị khởi động an toàn để tránh over-excitation khi thử nghiệm).

+ Khởi động thử không tải: bật máy phát, quan sát build-up voltage (điện áp tự nâng lên). Nếu không lên, tắt máy và kiểm tra dây sense, cầu chì, trạng thái field.

+ Hiệu chỉnh: khi build-up đạt, từ từ vặn Volt trimmer đến điện áp danh định (ví dụ 230 V cho hệ 230/400V); chỉnh Stability để loại dao động; nếu dùng paralleling, cấu hình droop theo yêu cầu.

+ Hoàn tất: kiểm tra dưới tải, giám sát nhiệt độ, âm thanh và điện áp.

6. Bảo trì & kiểm tra định kỳ

- Kiểm tra mối nối (terminals) và siết chặt ốc / kẹp định kỳ.

- Kiểm tra cách điện dây sense và dây field; thay dây mòn/hỏng.

- Làm sạch: lau bề mặt, không dùng dung môi ăn mòn; tránh làm hỏng lớp potting.

- Kiểm tra các trimmer: đánh dấu vị trí ban đầu trước khi điều chỉnh; ghi lại các giá trị hiệu chỉnh.

- Thay thế: nếu thấy linh kiện cháy, mùi khét, vết nứt trên potting hoặc board không ổn định, nên thay bo mới.

7. Lỗi phổ biến & cách khắc phục

- Không build-up (không có điện áp khi khởi động):

+ Kiểm tra dây sense: mất kết nối hoặc đấu nhầm pha.

+ Kiểm tra dây field: đứt cuộn field hoặc tiếp xúc lỏng.

+ Kiểm tra cầu chì/điốt, các linh kiện công suất trên board.

+ Kiểm tra vị trí trimmer Volt (nên ở min khi test).

- Điện áp quá cao/khó điều chỉnh:

+ Điều chỉnh Volt trimmer; kiểm tra feedback sensor; nếu không khắc phục, có thể phần tử điều chỉnh (thyristor/IGBT) hỏng.

- Điện áp dao động/nhấp nháy:

+ Tăng giảm Stability trimmer; kiểm tra tương tác giữa AVR và bộ điều tốc (governor).

+ Kiểm tra kết nối đất và trở kháng hệ thống.

- Loss of Sensing (mất tín hiệu cảm nhận):

+ Kiểm tra dây nối từ stator; nhiều AVR có bảo vệ tự giảm kích khi mất sense.

- Nóng/khét board:

+ Kiểm tra tải quá lớn, quenching trên diode/thyristor; thay bo nếu có linh kiện cháy.

An toàn: trước khi tháo board phải ngắt nguồn và chờ xả tụ; phần AVR có thể chịu điện áp cao.

8. FAQ — Câu hỏi thường gặp

Q: SX460 khác gì so với SX440?
A: Về chức năng cơ bản đều là AVR, nhưng phiên bản (460) có thể có điều chỉnh khác, kích thước, bố trí linh kiện và thông số dòng/điện áp cảm nhận khác. Luôn đối chiếu manual model SX460.

Q: SX460 cần nguồn DC phụ không?
A: Thông thường không — nó lấy tín hiệu từ stator (self-excited). Tuy nhiên có bản AVR yêu cầu nguồn phụ khi cấu hình đặc biệt.

Q: Board đang potting có thể sửa được không?
A: Potting làm việc sửa chữa khó hơn; nhiều khi thay bo nguyên bộ là cách an toàn và tiết kiệm nhất.

Q: Tôi muốn chạy 2 máy phát song song — SX460 có hỗ trợ droop?
A: Nếu board có trimmer “Droop” hoặc “Parallel” thì có; nếu không, cần AVR hỗ trợ droop hoặc bộ điều khiển song song trung gian.

Q: Thay AVR phải hiệu chỉnh lại những gì?
A: Sau thay cần thiết lập Volt trimmer, Stability và kiểm tra build-up, đáp ứng dưới tải. Ghi lại giá trị trước khi thay để dễ trả về.

9. Kết luận

SX460 là một module AVR phổ biến, hữu ích cho việc duy trì điện áp ổn định trên genset. Hệ thống tương đối dễ lắp và hiệu chỉnh, nhưng an toàn điện và đối chiếu datasheet là bắt buộc trước mọi thao tác. Với bảo trì đúng cách và hiệu chỉnh chính xác, SX460 giúp genset vận hành ổn định, giảm rủi ro hỏng tải do dao động điện áp. Nếu bạn đang tìm kiếm các sản phẩm máy phát điện công nghiệp chất lượng hoặc cần dịch vụ cho thuê, bảo trì, sửa chữa máy phát điện, hãy tham khảo các dịch vụ tại Tân Thành Tài.
