THÔNG TIN SẢN PHẨM

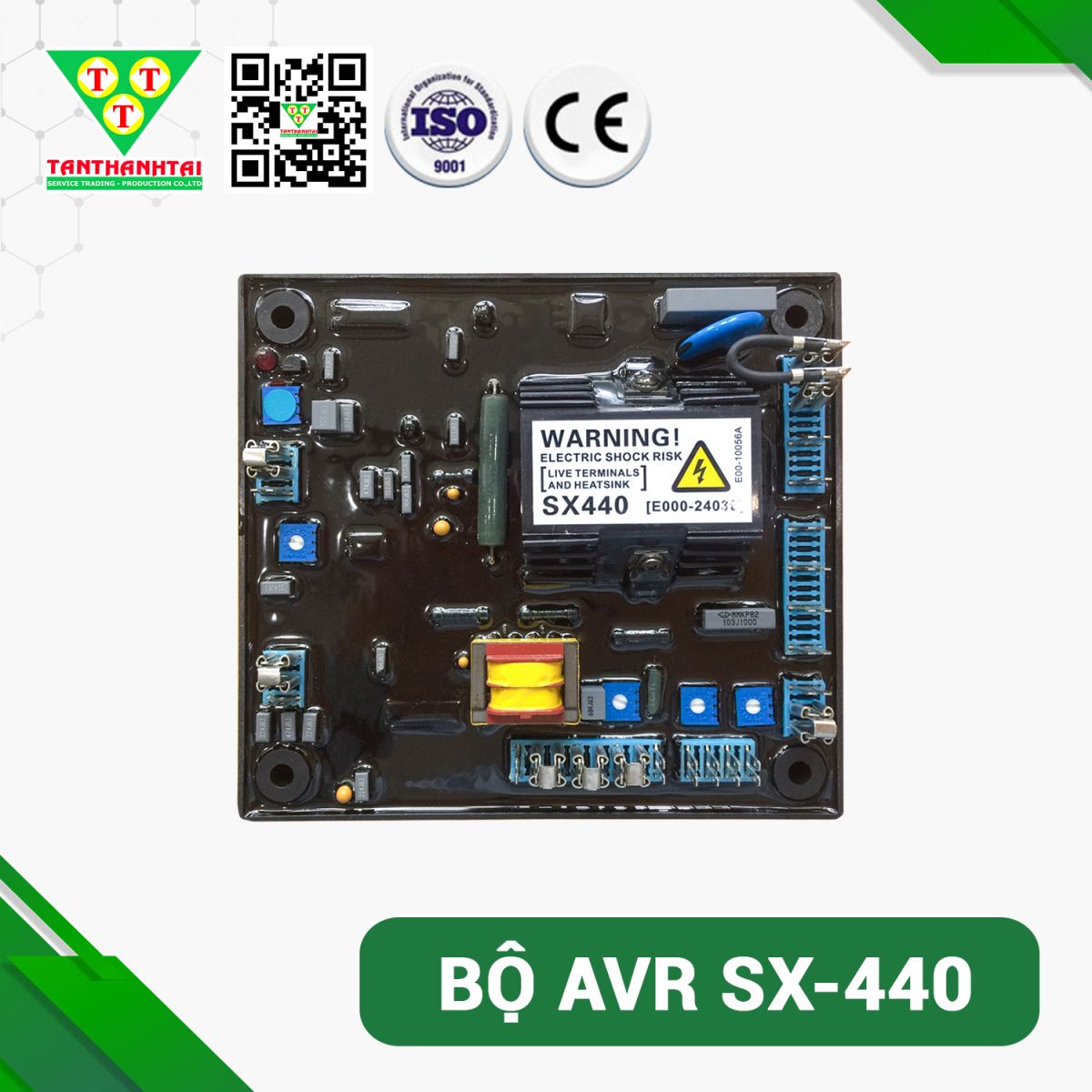

BỘ AVR SX 440

Giá: Liên hệ

ĐẶT HÀNG

SX440 là một bộ Automatic Voltage Regulator (AVR) dùng cho máy phát không chổi than (brushless generator). Về cơ bản SX440 là kiểu nửa sóng điều khiển pha bằng thyristor (half-wave phase-controlled thyristor) và là một phần của hệ thống kích từ cho máy phát, cung cấp và điều chỉnh dòng kích thích nhằm giữ điện áp đầu ra ổn định.

THÔNG TIN CHI TIẾT

1. Nguyên lý hoạt động

- SX440 đo điện áp đầu ra của stator (thông qua dây cảm nhận) rồi so sánh với giá trị đặt (setpoint).

- Khi điện áp thấp hơn mong muốn, AVR tăng góc pha kích thyristor để truyền thêm năng lượng tới cuộn kích (field), làm tăng từ thông và điện áp đầu ra. Ngược lại, khi điện áp cao hơn, nó giảm góc dẫn để hạ dòng kích.

- Một số chức năng bảo vệ (ví dụ under-speed roll-off, sensing loss) được tích hợp để tránh kích quá mức khi tần số thấp hoặc khi mất tín hiệu cảm nhận.

2. Chức năng & Ứng dụng

- Chức năng của Bộ AVR SX 440 trong máy phát điện

+ Ổn định điện áp: Bộ AVR đảm bảo rằng máy phát điện luôn cung cấp điện áp ổn định, bảo vệ các thiết bị điện khác khỏi bị hỏng do điện áp không ổn định.

+ Kéo dài tuổi thọ của máy phát điện: Khi điện áp được duy trì ổn định, máy phát điện sẽ hoạt động hiệu quả hơn, giảm bớt nguy cơ bị hỏng hóc và kéo dài tuổi thọ của thiết bị.

+ Giảm chi phí bảo trì: Vì bộ AVR giúp máy phát điện hoạt động ổn định, người dùng không cần phải thay thế các bộ phận của máy thường xuyên, từ đó tiết kiệm chi phí bảo trì.

- Ứng dụng của bộ AVR SX 440 được sử dụng rộng rãi trong các hệ thống máy phát điện công nghiệp, đặc biệt là trong các lĩnh vực như:

+ Máy phát điện công nghiệp: Với công suất lớn, các máy phát điện công nghiệp yêu cầu một hệ thống điều chỉnh điện áp ổn định để đảm bảo hoạt động liên tục và hiệu quả.

+ Máy phát điện cho các công trình xây dựng: Trong các công trình xây dựng, máy phát điện cần phải cung cấp điện ổn định cho các thiết bị công trình. Bộ AVR Stamford SX 440 giúp đảm bảo điều này.

+ Máy phát điện dự phòng: Trong các hệ thống điện dự phòng, bộ AVR giúp đảm bảo rằng điện áp được duy trì ổn định ngay cả khi xảy ra sự cố mất điện.

3. Thông số kỹ thuật chính (tham khảo từ datasheet/manual)

(Ghi chú: các giá trị khác nhau giữa nhà sản xuất hoặc phiên bản ghi nhãn — kiểm tra datasheet cụ thể khi thay thế)

- Kiểu: half-wave phase-controlled thyristor AVR.

- Điện áp cảm nhận (input): ~190–264 VAC (một pha, 2 dây) (tham khảo).

- Điện áp đầu ra tối đa (khi cấp cho cuộn kích): khoảng đến ~90–120 V DC (tùy nguồn tham khảo).

- Độ ổn định/điều chỉnh: khoảng ±1% (tùy điều kiện và hiệu chỉnh).

- Dòng đầu ra tối đa / công suất AVR: thường khoảng vài A (thông số module cụ thể theo nhà cung cấp).

- Môi trường: nhiệt độ hoạt động rộng, độ ẩm cao cho phép, chịu rung động công nghiệp (tham khảo thông số dao động).

4. Đặc điểm kỹ thuật nổi bật

- Có điều chỉnh Volt, Stability, Droop, Under-frequency roll-off, Optimum response và Trim (trimmer bên ngoài).

- Kích từ lấy trực tiếp từ mạch stator (self-excited) — AVR dùng tín hiệu stator làm nguồn kích, không cần nguồn DC bên ngoài.

- Thiết kế dễ thay thế, nhiều nhà cung cấp bán bản thay thế cho SX440 (và SX440 đã được thay thế thương mại bởi AS440 trong một số dòng).

5. Hướng dẫn lắp đặt cơ bản

- Kiểm tra trước khi lắp: đảm bảo model SX440 phù hợp với máy phát (khớp điện áp cảm nhận, tần số, loại exciter). Kiểm tra sơ đồ đấu dây trên bảng mạch.

- Cố định cơ khí: bắt vít vào khung/terminal box, đảm bảo cách ly điện và tránh rung quá mức.

- Đấu dây: nối dây cảm nhận (stator sense), dây cấp cho AVR (nếu có), dây ra tới cuộn field/exciter theo sơ đồ nhà sản xuất (P1/P2/S1/S2… theo manual). Đảm bảo dây tiếp đất tốt.

- Thiết lập ban đầu trimmer: theo manual thường yêu cầu: volt trimmer trên board vặn hết ngược chiều kim (anticlockwise), trimmer ngoài vặn giữa, stability vặn ở giữa. Kết nối voltmeter tới đầu ra stator.

- Khởi động & hiệu chỉnh: khởi động máy phát không tải, kiểm tra đèn báo (LED báo lỗi/under-frequency), từ từ vặn Volt trimmer tới điện áp danh định; điều chỉnh stability để tránh dao động; điều chỉnh droop nếu cần cho song hành/parallel operation.

6. Bảo trì

- Kiểm tra định kỳ các mối nối và dây cảm nhận, đảm bảo không có chập/oxy hóa.

- Làm sạch bụi bẩn, dầu mỡ; tránh ngập nước. Nếu board bị phủ lớp keo bảo vệ (potting), chỉ lau bên ngoài, không cố gắng bóc. (Nhiều SX440 được phủ keo chống ẩm).

- Kiểm tra trimmer & cài đặt sau bảo dưỡng, kiểm tra build-up voltage và đáp ứng động.

- Thay thế khi có dấu hiệu cháy/đứt linh kiện hoặc khi AVR không còn đáp ứng ổn định.

7. Lỗi phổ biến & cách khắc phục

- Không có điện áp build-up (không lên điện):

+ Kiểm tra dây cảm nhận (sense) bị lỏng/đứt; kiểm tra đầu ra stator có điện áp đúng hay không.

+ Kiểm tra cầu diode/thyristor trong bộ kích; nếu hỏng cần thay module.

+ Đảm bảo trimmer Volt vặn đúng vị trí ban đầu (theo manual vặn hết ngược).

- Điện áp quá cao hoặc quá thấp:

+ Điều chỉnh trimmer Volt; kiểm tra cảm nhận pha đúng; kiểm tra kết nối field/exciter.

+ Nếu không khắc phục, có thể AVR bị sai thông số hoặc thành phần bị lỗi.

- Điện áp dao động/không ổn định:

+ Điều chỉnh trimmer Stability (tối ưu đáp ứng).

+ Kiểm tra hệ cơ khí/tải đột biến; kiểm tra tương tác giữa AVR và bộ điều tốc (governor).

- Under-frequency roll-off kích hoạt (đèn báo):

+ Kiểm tra tần số động cơ/speed; nếu tần số thấp do máy, phải sửa bộ điều tốc/động cơ. AVR có cơ chế giảm kích khi tần số thấp để bảo vệ cuộn field.

(Trong mọi trường hợp, trước khi mở/rà mạch phải cách ly nguồn, vì phần AVR kết nối trực tiếp với điện áp stator — nguy cơ điện giật cao.)

8. FAQ (các câu hỏi thường gặp)

Q: SX440 có thể thay bằng AS440 được không?
A: Trong nhiều trường hợp AS440 là bản thay thế hiện đại hơn cho SX440, nhưng cần kiểm tra tương thích chân đấu và thông số trước khi thay.

Q: SX440 cần nguồn DC phụ không?
A: Thông thường SX440 là self-excited, lấy nguồn kích từ stator; không cần nguồn DC bên ngoài trong cấu hình chuẩn.

Q: Tôi có thể chỉnh điện áp bằng trimmer ngoài không?
A: Có — SX440 có trimmer điều chỉnh (trim/volt) để thay đổi điện áp cài đặt; tuy nhiên cần hiệu chỉnh cẩn thận khi máy phát đang chạy.

9. Kết luận

SX440 là một AVR phổ biến, thiết kế đơn giản và đáng tin cậy cho các máy phát không chổi than công nghiệp. Nó cung cấp các điều chỉnh cần thiết (stability, droop, under-frequency roll-off) để tối ưu hành vi điện áp dưới nhiều điều kiện tải. Khi làm việc với SX440, tuân thủ manual về đấu dây, hiệu chỉnh ban đầu và bảo trì định kỳ sẽ giúp tránh hầu hết sự cố thường gặp. Nếu cần thay thế, kiểm tra kỹ datasheet và tương thích chân đấu (hoặc cân nhắc AS440 như một lựa chọn thay thế đã được nhắc tới).
