Tiêu chuẩn thiết kế phòng đặt máy phát điện

Các loại máy phát điện hiện nay đều được thiết kế có khả năng chống ồn, có khả năng kháng nước, kháng bui. Vì vậy mà máy phát điện có thể để ngoài trời mà không cần phải lo lắng. Tuy nhiên có một số dự án gần khu dân cư, các dự án tòa nhà cao tầng. Việc để máy phát điện bên ngoài sẽ làm mất thẩm mỹ, chiếm diện tích, cũng có thể tạo tiếng ồn gây ảnh hưởng xung quanh. Do đó việc xây dựng một phòng đặt máy phát điện là điều cần thiết.

Việc xây dựng phòng đặt máy phát điện diesel cần tính toán kỹ lưỡng để kết hợp hài hòa với kết cấu tòa nhà, nhà máy, thuận tiện cho việc đi dây hay kết nối với các hệ thống khác. Việc di chuyển máy vào phòng, bảo dưỡng sửa chữa thuận tiện, mỹ quan chung cho cả khu vực. Những yếu tố này cần có sự tư vấn của kỹ sư thiết kế để đảm bảo việc hài hòa tổng thể của dự án.

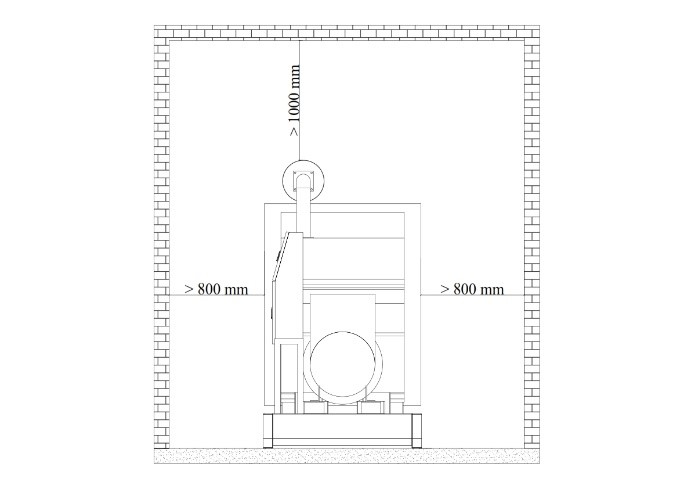

Kích thước phòng máy

Chiều rộng phòng máy = chiều rộng máy + chiều rộng 2 bên máy với tường (tối thiểu mổi bên là 800mm).

Nếu phòng có đặt bồn dầu dự phòng hoặc các tủ khác thì phải tính thêm chiều rộng bồn dầu dự phòng + tủ hoặc thiết bị khác

Chiều dài phòng máy = chiều dài máy + chiều dài tiêu âm gió ra, gió vào + chiều dài chụp thoát gió + khoảng cách tối thiểu 1000mm.

Nếu phòng có đặt bồn dầu dự phòng hoặc các tủ khác thì phải tính thêm chiều dài bồn dầu dự phòng + tủ hoặc thiết bị khác.

Chiều cao phòng máy = chiều cao máy + chiều cao bô giảm thanh và ống khói + khoảng cách tối thiểu 1000mm.

Bệ máy và giảm chấn

– Đối với các máy phát điện công suất nhỏ không cần thiết làm bệ máy nhưng đối với các máy có công suất lớn có thể làm bệ máy hoặc lắp thêm lò xo giảm chấn để đảm bảo chịu lực tác động của máy lên sàn và hoạt động của máy .

– Xây bệ máy phát bằng bê tông cốt thép, chiều dầy bệ máy từ 10cm-30cm. Kích thước bệ máy lớn hơn kích thước tổng thể của máy phát mỗi bên từ 10-50cm để đảm bảo việc lắp lò xo giảm chấn hoặc có vị trí đứng thao tác vận hành.

– Việc lắp thêm lò xo giảm chấn cho máy công suất lớn nhằm đảm bảo cho máy khi hoạt động giảm rung chấn tác động trực tiếp xuống sàn. Việc lựa chọn lò xo giảm chấn phải đảm bảo tải trọng tổng luôn lớn gấp 2 lần tải trọng máy (ví dụ tải trọng của máy 1100KVA là 8 tấn, ta lắp tổng 8 lò xo giảm chấn – tức mỗi bên máy 4 lò xo, như vậy trọng tải chịu của mỗi lò xo phải tối thiểu 2 tấn)

Cửa lấy gió đầu vào và thoát gió nóng đầu ra

Ngoài ra cửa lấy gió đầu vào và thoát gió nóng phụ thuộc vào công suất máy và kích thước máy.

Thông thường cửa lấy gió vào được bố trí phía đầu máy (phía đầu bảng điều khiển). Kích thước cửa lấy gió tùy theo công suất máy mà ta bố trí cửa cho phù hợp để đảm bảo lượng gió lấy vào. Lưu lượng gió đầu vào của máy được chú thích rõ trong data sheet của động cơ. Tùy vào độ ồn yêu cầu mà ta lắp thêm hộp tiêu âm phía sau cửa lấy gió để đảm bảo độ ồn phát ra môi trường.

Đối với cửa thoát gió nóng thì phụ thuộc vào kích thước của két nước, thông thường từ kích thước của két nước ta làm rộng sang mỗi bên từ 20cm – 60cm. Với những trường hợp chật hẹp ta có thể làm cửa thoát gió bằng kích thước của két nước. Sau khi xác định được kích thước cửa thoát gió nóng ta làm chụp thoát bao trọn két nước nối tới cửa, lưu ý chụp phải có bạt chống rung nối vào phía két nước hoặc phía cửa thoát gió nóng, vì khi máy hoạt động sẽ rung nếu kết nối cứng sẽ gây hư hỏng thiết bị. Tùy vào độ ồn yêu cầu mà ta lắp thêm hộp tiêu âm ở giữa két nước tới cửa thoát gió để đảm bảo độ ồn phát ra môi trường.

Hệ thống tiêu âm phòng máy

Ở những công trình gần khu dân cư, khu vực đông người, bệnh viện, trường học… yêu cầu độ ồn khi máy phát hoạt động phải thấp để không gây ô nhiễm tiếng ồn. Do đó cần có biện pháp chống ồn (cách âm) cho phòng máy bằng cách xây dựng hệ thống tiêu âm cho phòng máy hoặc bô giảm thanh cho máy.

Độ ồn yêu cầu thông thường ở Việt Nam yêu cầu

Hệ thống tiêu âm bao phòng máy bao gồm:

Tiêu âm tường, trần phòng máy: Được làm bằng khung thép, bông thủy tinh tỷ trọng từ 80-100kg/m3, vải bọc chống cháy, tôn đột lỗ. Độ dài tiêu âm từ 80-100mm.

Khối tiêu âm đầu vào, đầu ra: Được làm bằng các vật liệu tương tự tiêu âm tường và trần phòng máy được ghép thành các khối ghép đan xen nhau nhằm giảm tiếng ồn gió vào. Khối tiêu âm đầu vào có diện tích bằng 1.3-1.5 lần diện tích két nước, khối tiêu âm đầu ra có diện tích bằng 1.1-1.3 lần diện tích két nước.

Bô giảm thanh sơ cấp, thứ cấp: Bên ngoài bằng thép, bên trong bô sơ cấp chưa bông thủy tinh tỷ trọng 80-100kg/m3, bọc vải chống cháy và tôn đột lỗ. Bô giảm thanh thứ cấp bên trong chứa các ống đan xen.

Trên đây là bài viết cung cấp thông tin về Tiêu chuẩn thiết kế phòng đặt máy phát điện. Hy vọng những thông tin trên giúp bạn tự tin hơn trong việc mua và sử dụng máy phát điện. Liên hệ ngay với Tân Thành Tài để được tư vấn và báo giá về máy phát điện ngay hôm nay nhé.
